一、產品用途

PQ47型偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。

閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業、鋁業、纖維、微小固體顆粒、紙漿、煤灰、石油氣等介質。

二、性能特點

1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。

2、無泄露：由于閥體采用整體鑄造，球體的加工過程有先進的計算機檢測儀檢測，加工精度高。閥座采用浮動結構，可自動保證最佳密封位置，不會產生任何泄漏。

3、操作靈活：由于采用雙偏心結構，閥門在關閉的過程中，球體逐漸靠近閥座，到關閉位置完全接觸；在開啟時球體離開密封位置即完全脫開，開啟無摩擦扭矩小；

4、密封面可實現自清潔，球體離開閥座時，介質可沖去密封面上的積聚物，對于易結晶介質，球體在關閉過程中可切除介質結晶達到密封的目的，避免了其它閥門無法開關的弊端；

5、流阻力小，由于采用直通式結構，流體阻力減少，偏心式結構使開啟時球與閥體相脫離，流道直通，不會出現卡、堵現象。

6、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求。

7、密封副的閥芯留有補償量、當閥座磨損后，關閉時再轉動少許，仍能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可使用，避免了閥門密封失效后，整臺報廢的弊端。因堆焊不同種類的合金，閥門密封面可組合成防腐、耐磨、高強度等各種類型，滿足不同工況條件要求。

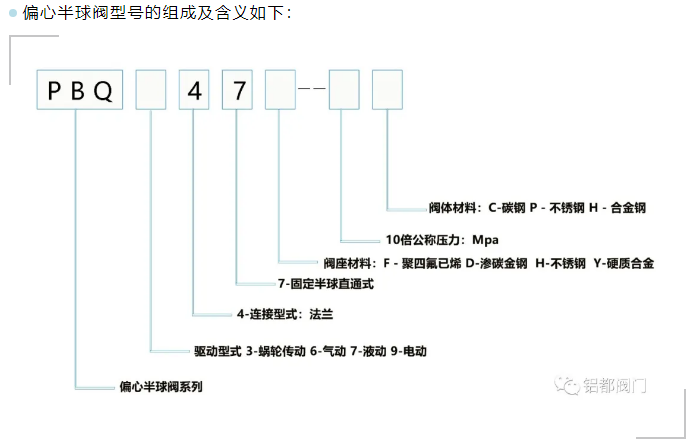

三、型號編制說明

四、偏心半球閥采用的標準

GB/T26146-2010  偏心半球閥

GB/T17241.6  或GB/T9124 法蘭連接尺寸

GB/T 12220-89  通用閥門  標志

GB/T 12221  法蘭連接金屬閥門結構長度

GB/T 12227  通用閥門  球墨鑄鐵件技術條件

GB/T 12229  通用閥門  碳素鋼鑄件技術條件

GB/T 12230  不銹鋼件

GB/T 13927  工業閥門 壓力試驗

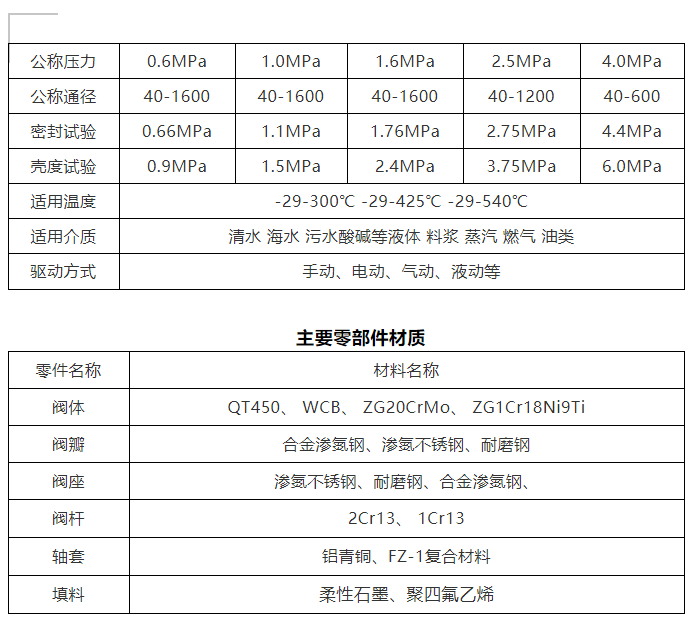

五、產品技術參數

六、產品主要結構概述

偏心半球閥結構參閱附圖

七、運輸及保養

八、使用與操作

九、安裝及使用注意事項

1、安裝前核對半球閥標注通徑，壓力，溫度是否符合使用工程條件，消除運輸，存儲造成的缺陷，將外表及流道清洗干凈，檢查并擰緊限位螺絲上的螺母。

2、安裝時按閥體上的介質流通方向直接安裝在管道上。一般情況下，可安裝在管路的任意位置。如果半球閥用在含顆粒劑懸浮物的流體時其安裝位置由水平管路安裝及垂直管路安裝兩種方式。

安裝位置如下圖所示：

3、操作時順時針旋轉手輪為關閉，逆時針旋轉手輪為開啟，閥芯旋轉90度為全開全閉。氣動時只能使用閥門配置的專用手輪，嚴禁借助于加長桿或其他操作，以免損壞機件，影響閥門正常工作。

4、使用時，應經常保持閥門清潔，定期檢查傳動機構潤滑情況，及時排除故障隱患。

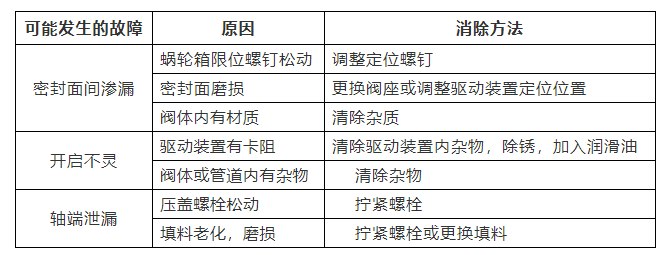

十、常見故障和消除方法
